動物位置情報システム　ANIMAL MAP

ANIMAL MAPはGPS首輪発信器GLT-03を取り付けた野生動物の位置情報を机上から簡単に確認する事が可能になる動物位置情報システムです。
GPS首輪発信器を取り付けた野生動物の位置情報をアクセスポイント（基地局AM-1）で受信し、ドコモの携帯電話網経由でクラウドサーバーにデータを転送して一括管理します。この情報はインターネットを通じてPC、タブレット、スマートフォンなどのWEBブラウザでどこでも見ることができます。（マルチデバイス完全対応）

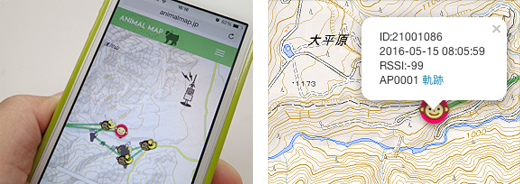

  • ID：取り付けてある首輪のID番号
  • 位置情報取得日、時間
  • RSSI値（電波強度）
  • 受信した基地局名（例：AP0001）
  • 軌跡をクリックすれば、動物の行動域を見ることができます。

〈基地局本体〉
価格　700,000円（税抜）～
オプションで積雪（支柱2ｍ）仕様や電力増強仕様がございます。

〈通信費・ANIMAL MAPシステム利用料〉
価格　114,000円（税抜）～
通信費（SIMカード）1年間
ANIMAL MAPクラウドシステム利用料1年間

〈基地局設置費〉
価格　200,000円（税抜）～

〈運送費〉
価格　30,000円（税抜）～
現地へ部材を直接発送する場合にかかる費用一部遠隔地・離島においては、基地局設置費用、機器の運搬費、設置場所までの交通費が割増しでかかります。

項目  仕様 備考
適合規格 ARIB STD-T99
送信周波数
（GPS首輪との通信）		 CH-1：142.94MHz
CH-2：142.95MHz
CH-3：142.96MHz
CH-4：142.97MHz
CH-5：142.98MHz
実用通信距離 4〜6km以上
※平地見通し		 GPS首輪との通信
データ転送 NTTドコモ Armadillo-IoT使用
製品重量 約26.5kg（アンテナあり）
最大外形寸法 1,255×666×600cm（アンテナなし）
アンテナ 利得6.5dB（144MHz）
全長2.9m
バッテリー 38Ah
ソーラー充電無しで、連続稼働10日以上
太陽電池モジュール 単結晶シリコン型
公称最大出力　36W（モジュール温度25℃、AM1.5、放射照度1kW/m2）

AM-01 Animal Map 基地局

ウェブブラウザでのご利用には基準局を設置していただく必要がございます。基地局を設置する際は、前述の費用が発生します。

ANIMAL MAP管理画面で見ることができるもの

今日のGPS

GPS首輪発信器からの電波を受信できる圏内であれば、スケジュールに基づいた最新の位置情報をこの画面で確認できます。
現在の位置を動物のアイコンで表示します。
動物アイコンが非表示の時は、基地局の受信範囲外に動物が移動してしまっています。
首輪を複数取り付けた場合、動物位置を受信できる状態ならば、この画面で各動物の位置を確認できます。
例えば、3つ首輪を付けた時、3つのうちの2つが基地局で受信できているならば、動物アイコンを2つ見ることができます。

今日のビーコン

GPSでの位置情報を受信できない時、この画面でビーコン信号が受信できているかどうかを確認できます。
ステータスがOK表示なら、GPS首輪の正常に動作していると判断できます。
ステータス表示が無印の場合は、基地局の受信範囲外に動物が移動してしまっている可能性があります。
また、GPS首輪の電池の残量も監視していますので、仮に電池残量が残り少なくなると「battery low」の表示に変わるので、計画的に首輪の脱落＆回収が行えます。

GPSログ

首輪ID, 最新データ日付,最新緯度・経度, 軌跡の確認ができます。
軌跡を表示させると地図上で動物の行動軌跡を分析することが可能です。
管理者モードで閲覧する場合は、以下のデータをwebブラウザよりダウンロード可能です。
・緯度・経度のCSVデータ
・Google Earthに動物位置情報をマッピングできるKMLデータ
・動物の軌跡を複数表示
・ヒートマップ

Sensorログ

閲覧専用モードの場合は、センサーログが取得できているかどうかのみの確認ができます。
管理者モードで閲覧する場合は、以下のデータをwebブラウザよりダウンロード可能です。
・首輪ID
・データを受信できた基地局名
・日付
・首輪の温度
・動物行動センサー（数値が大きいと動いていると判断できる）

「表示」をクリックすることで動物の移動軌跡を確認できる

基地局一覧

基地局は、ソーラー発電によりバッテリーで稼働しています。
インターネットサーバへの接続はNTTドコモの3G回線で行っています。
稼働状態を監視できるように、以下の状態を監視可能です。
・基地局本体の温度
・3G通信モジュールの温度
・3G回線電波強度
・バッテリー電圧
